Description

Paramètres techniques

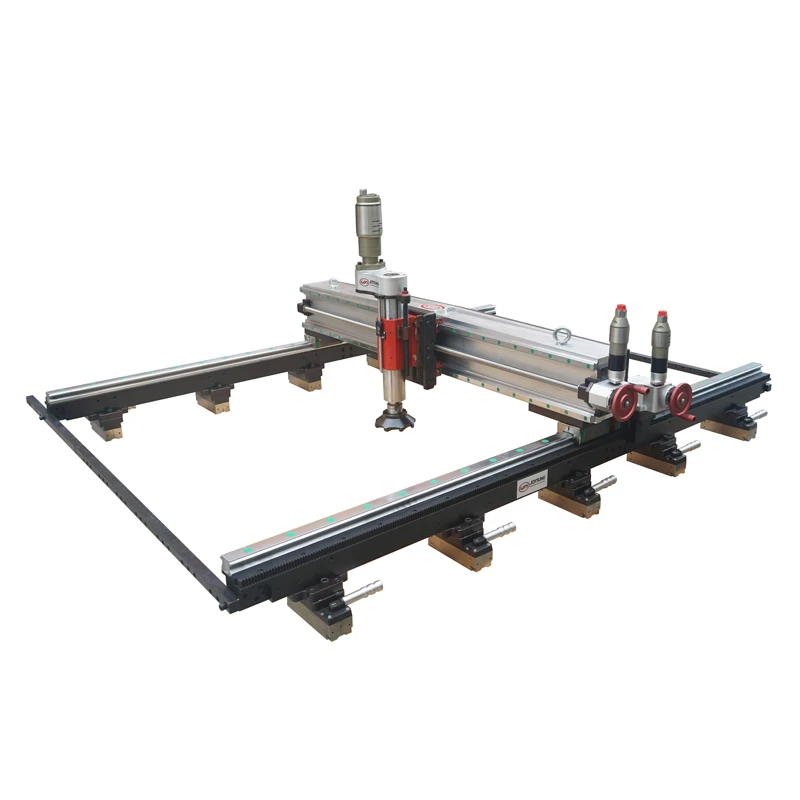

Ce broyage portable est conçu pour le broyage de précision des surfaces de montage critiques . Il est en mesure d'effectuer une grande variété d'applications d'usinage sur place pour de grandes surfaces sans avoir besoin de démantèlement . Il est idéal pour niveler les bases de nouvelles installations de pompes, de pidles, de supports de fléau et d'autres bases d'équipement {{3}.

Plusieurs configurations de tête de broche pour répondre à différents besoins d'usinage

Plusieurs têtes de broche peuvent être associées à différentes configurations, ainsi qu'à différents coupeurs de diamètres allant de 100 mm à 200 mm . En règle générale, plus la tête de coupe est petite, plus la vitesse de broyeur est plus rapide ., la tête de broche peut également être tournée de 90 degrés pour l'installation en fonction des différentes conditions de travail et des scénarios d'installation .}

Drive hydraulique à haute efficacité avec système d'alimentation intégré

Nous utilisons la tension de la pompe hydraulique comme méthode de conduite principale pour la machine à mourir de la série LMD . La station de pompe hydraulique a des performances stables, une puissance de sortie forte et peut également contrôler à distance le débit d'alimentation pour affiner la vitesse d'usinage . à distance

Base de montage magnétique en option pour une efficacité de travail améliorée

Afin de permettre l'utilisation de la fraiseuse de portique dans différents scénarios et conditions de travail, nous avons également conçu un corps de lit qui peut être installé avec une base d'aspiration magnétique . de cette façon, il n'est pas nécessaire de le réparer avec des boulons ou du soudage, et il peut être contrôlé directement via le commutateur magnétique, qui est facile à déplacer et à réduire considérablement le temps pour l'installation de la machine et le désabonnement {1} {1}

Rails de vis linéaire et de guide de précision pour usinage précis

Le rail de guide linéaire du corps du lit de la série LMD est un rail de guidage personnalisé complet, qui améliore la ténacité et la rigidité, ce qui rend le rail de guidage moins sujet à la déformation . Chaque section du corps du lit est placée à partir de la matière brute pendant 2-3}, ce qui le permet de s'oxyder et de se déformer complètement et plus lit .

Largement appliqué dans plusieurs industries

Grâce à ses performances exceptionnelles et à sa conception structurelle flexible, le broyeur portable de la série LMD est largement utilisé dans diverses industries, y compris, mais sans s'y limiter:

Construction navale et entretien marin: Usinage sur place et réparation des terrasses de navires, des salles de machines et d'autres composants .
Industrie énergétique et pétrochimique:
Entretien des plates-formes de forage à huile, des navires sous pression et des équipements connexes .
Acier et métallurgie: réparation et rénovation des grands équipements de traitement de l'acier .
Industrie éolienne: usinage et entretien des composants de la fondation des éoliennes .
Chemin de fer et transport: réparations de soudage sur piste, entretien des roues et autres tâches d'usinage liées aux chemins de fer .

Machine de fraisage LMD avec lit, colonne, table, tête d'alimentation, alimentation, modules de positionnement . Configurable en cantilever, colonne, portique ou structures personnalisées . Haute précision, fiabilité, compacité et couple puissante . Capable de surface de 5 mm, Achave Ra3 3 .

Détails techniques

TRACH DE L'AXIS X (lit)	1000/2000/3000/4000/5000/6000mm .
TRAP AXIS Y (bras)	1000/1500/2000/2500/3000 mm
Track de l'axe z (voyage vertical)	250 mm (NT40) / 300 mm (NT50)
Tipide de fuseau de tête de broyeur	NT40 ou NT50
Rapport de boîte de vitesses de tête	1:1
Diamètre de coupe standard	100 mm (NT40) ou 160 mm (NT50)
Feed de l'axe z	Gérer les aliments
Lecture numérique	Tête de fuseau de fraisage
Feed axis x / y	Auto et manche
Ratio de boîte de vitesses de l'axe x (lit)	7:1
Ratio de boîte de vitesses Axe (lit)	70:1
Taux d'alimentation de l'axe x	0-750 mm / min
Taux d'alimentation de l'axe Y	0-600 mm / min
Unité de puissance hydraulique	22KW
Pour la tête de moulage, le flux	60L / min
Pour l'alimentation de l'axe x / y, flux	20 l / min

TROUP DE L'AXIS X (standard)

Article	Taille de trait / de travail de l'axe x
1	1000 (1084 mm)
2	2000 (2159 mm)
3	3000 (3244 mm)
4	4000 (4325 mm)
5	5000 (5405 mm)
6	6000 (6485 mm)
7	7000 (7565 mm)
8	8000 (8645 mm)

Remarque: les tailles spéciales peuvent être personnalisées .

TROUCE DE L'Axe Y (standard)

Article	Taille de trait / de travail de l'axe des axes
1	1000 (1220 mm)
2	1500 (1750 mm)
3	2000 (2250 mm)
4	2500 (2750 mm)
5	3000 (3250 mm)

Remarque: les tailles spéciales peuvent être personnalisées .

X axe (lit)

Tous les lits sont en acier forgé .
Système de connexion modulaire pour différentes longueurs .
Guides linéaires de haute précision en service lourd .
Boîte à vide double sortie synchrone .
Feed synchrone à double rack .
Le système de connexion du lit fournit le ultime en rigidité .
Kit d'installation rapide .
Auto & Hand Feed .

Axe y (bras)

La conception du corps de rigidité maximale minimise l'affichage et la torsion
La tête de broche de fraisage peut être tournée par incréments de 90 degrés ou 180 degrés
Guides linéaires robustes .
Alimentation à vis à billes ..
Kit d'installation rapide .
Auto & Hand Feed .
